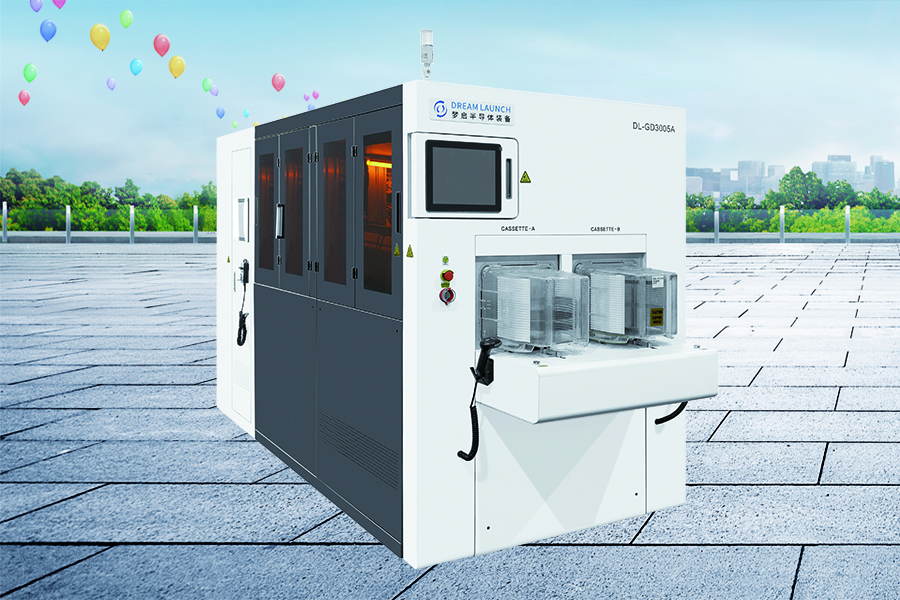

在半導體制造中，芯片的精度直接決定了其性能與良率，而晶圓研磨機作為關鍵設備之一，承擔著將晶圓表面加工至納米級平整度的核心任務。本文將從技術原理、核心功能、技術挑戰及未來趨勢等維度，全面解析晶圓研磨機如何助力芯片精度的提升。

       一、晶圓研磨機的核心功能

       1、表面平坦化

       晶圓研磨機通過機械研磨與化學腐蝕的協同作用（如CMP工藝），去除晶圓表面的材料缺陷，實現全局納米級平坦化。這一過程是后續光刻、蝕刻等工藝的基礎，直接影響電路圖形的分辨率和套刻精度。

       2、厚度控制

       在3D封裝和超薄芯片制造中，晶圓需被減薄至數十微米甚至更低厚度。研磨機需精確控制研磨量，避免晶圓破裂或厚度不均，同時確保表面粗糙度低于0.1納米。

       3、缺陷修復

       晶圓切割后表面可能存在劃痕、裂紋等缺陷。研磨機通過多階段研磨（粗磨、精磨、拋光）逐步修復表面，減少微觀缺陷對芯片性能的影響。

       二、技術原理與關鍵組件

       1、工作原理

       機械研磨：利用金剛石砂輪或研磨墊對晶圓表面進行物理切削。

       化學腐蝕：通過拋光液中的化學試劑（如氧化劑、腐蝕劑）加速材料去除。

       協同作用：化學腐蝕軟化表面材料，機械研磨快速去除，實現高效、低損傷加工。

       2、核心組件

       研磨盤：高速旋轉，提供穩定的研磨平臺。

       拋光墊：多孔聚氨酯材料，儲存拋光液并傳遞壓力。

       壓力控制系統：實時調節研磨壓力，確保全片厚度均勻性。

       終點檢測系統：通過光學或電學方法監測研磨量，避免過拋。

       三、技術挑戰與解決方案

       1、應力控制

       問題：機械研磨易引入殘余應力，導致晶圓翹曲或破裂。

       解決方案：優化磨粒尺寸、壓力及冷卻液流量，結合臨時鍵合技術減少應力。

       2、均勻性控制

       問題：大尺寸晶圓（如300mm）的研磨均勻性難以控制，全片厚度誤差需小于±1μm。

       解決方案：采用多區壓力調節研磨頭，分區施壓補償邊緣效應。

       3、材料選擇性

       問題：多層結構中不同材料（如銅與介電層）的同步拋光速率難以控制。

       解決方案：開發針對性拋光液配方，調整化學腐蝕與機械研磨的比重。

       4、缺陷抑制

       問題：研磨過程中易產生微劃痕、顆粒殘留等缺陷。

       解決方案：引入原位清洗技術，結合兆聲波輔助去除殘留物。

       四、未來技術趨勢

       1、超精密加工技術

       針對第三代半導體材料（如SiC、GaN），研發激光輔助加工、等離子體刻蝕等復合工藝，提升研磨效率并減少損傷。

       2、智能化與自動化

       集成AI算法，實時優化研磨參數（如壓力、轉速、拋光液流量），降低人為干預，提高生產效率和良率。

       3、綠色制造

       開發低耗材工藝（如固定磨料拋光墊）和拋光液回收系統，減少?gòu)U棄物排放，降低生產成本。

       4、大尺寸與高集成度支持

       面向450mm晶圓和GAA晶體管結構，研發全局平整度達0.5nm以內的研磨設備，滿足先進制程需求。

       五、晶圓研磨機對芯片精度的影響

       1、提升光刻分辨率

       平坦的晶圓表面可減少光刻過程中的散射和衍射，提高圖形轉移的精度。

       2、降低套刻誤差

       均勻的晶圓厚度和表面形貌可減少前后層圖形的對準偏差，提升良率。

       3、增強器件性能

       減少表面缺陷和殘余應力可降低漏電流、提高載流子遷移率，從而提升芯片速度和能效。

       六、結語

       晶圓研磨機作為半導體制造中的“精密引擎”，通過納米級加工技術為芯片精度提供了堅實保障。面對第三代半導體、大尺寸晶圓和先進封裝等挑戰，研磨機技術正朝著超精密、智能化、綠色化方向發展。未來，隨著AI、激光輔助加工等技術的融合，晶圓研磨機將在芯片制造中發揮更關鍵的作用，推動半導體產業邁向更高精度、更高效率的新階段。
